Panduit Spatial AR Showroom
Realidad Aumentada espacial para el showroom industrial de Panduit México: productos en 3D, validación de procesos y capacitación, anclados al espacio real — desde el navegador del móvil.
Contexto
Panduit México cuenta con un showroom industrial donde presenta sus soluciones a clientes y capacita a su personal.
El proyecto convirtió ese espacio en un showroom interactivo con Realidad Aumentada espacial: escaneo LiDAR y VPS (Visual Positioning System) para que los usuarios exploren productos en 3D, validen procesos y se capaciten con módulos AR guiados, todo anclado con precisión al espacio real.
El desarrollo fue completamente en Web — HTML, CSS y JavaScript —, accesible desde cualquier dispositivo móvil sin instalar una aplicación.
El problema
El reto era desarrollar un sistema de Realidad Aumentada preciso y escalable para un entorno industrial, accesible desde cualquier móvil.
La experiencia tenía que alinear con exactitud los modelos virtuales con el espacio físico del showroom, para mejorar la capacitación técnica y reducir el error humano.
Mi papel
Lideré el proyecto de principio a fin desde Grupo ABSA, durante 3 meses, trabajando directamente con los stakeholders de Panduit y en colaboración con Víctor Javier Pérez García, Growth Manager & Extended Reality Specialist.
Me encargué de la investigación UX, el diseño de la experiencia y de la interfaz, el desarrollo web en HTML, CSS y JavaScript, y el spatial tracking.
Investigación
La investigación con usuarios fue la parte más difícil del proyecto. El showroom lo usan tres perfiles —equipo de ventas, técnicos y clientes—, y el objetivo era entender los puntos de dolor de la capacitación y los requerimientos espaciales del lugar.
El obstáculo fue la disponibilidad: los contactos de Panduit y sus clientes tenían muy poco tiempo, y la Realidad Aumentada espacial era una tecnología nueva para ellos. Antes de poder investigar, tuve que capacitarlos yo mismo para que entendieran y usaran la tecnología.
Arquitectura técnica
El sistema se construyó en cuatro capas, de la captura del espacio real a la experiencia en el móvil:

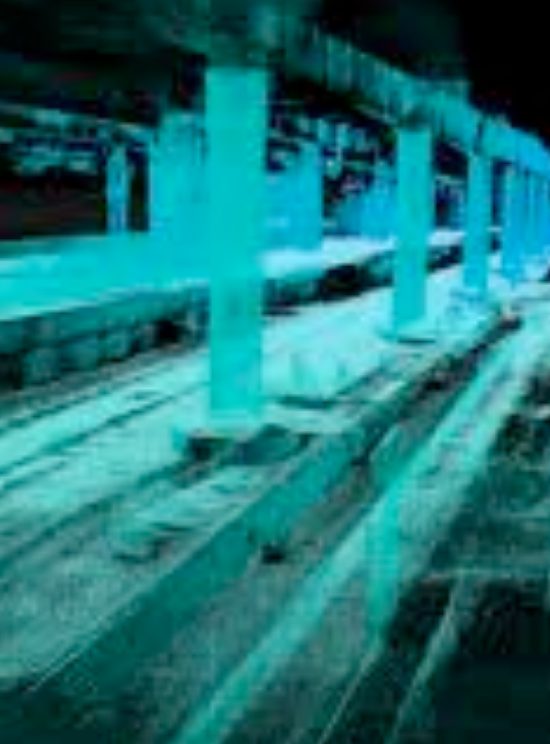

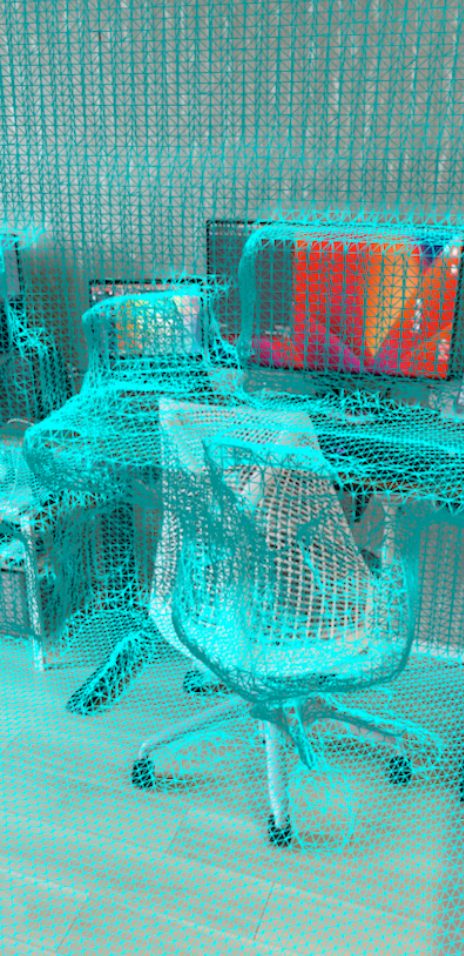

Escaneo LiDAR. Escaneé el showroom con un sensor LiDAR para generar una nube de puntos en formato E57.
Mapa 3D del espacio. La nube de puntos se convirtió en un mapa 3D preciso del espacio físico, la base para anclar el contenido AR.
VPS y spatial tracking. El sistema de posicionamiento visual ubica el dispositivo dentro de ese mapa, para que los objetos virtuales aparezcan en coordenadas reales del showroom.
Experiencia web. La interfaz y la lógica se desarrollaron en HTML, CSS y JavaScript, con modelos 3D hechos en Blender, y corren en el navegador del móvil, sin instalación.
Interfaz y modos

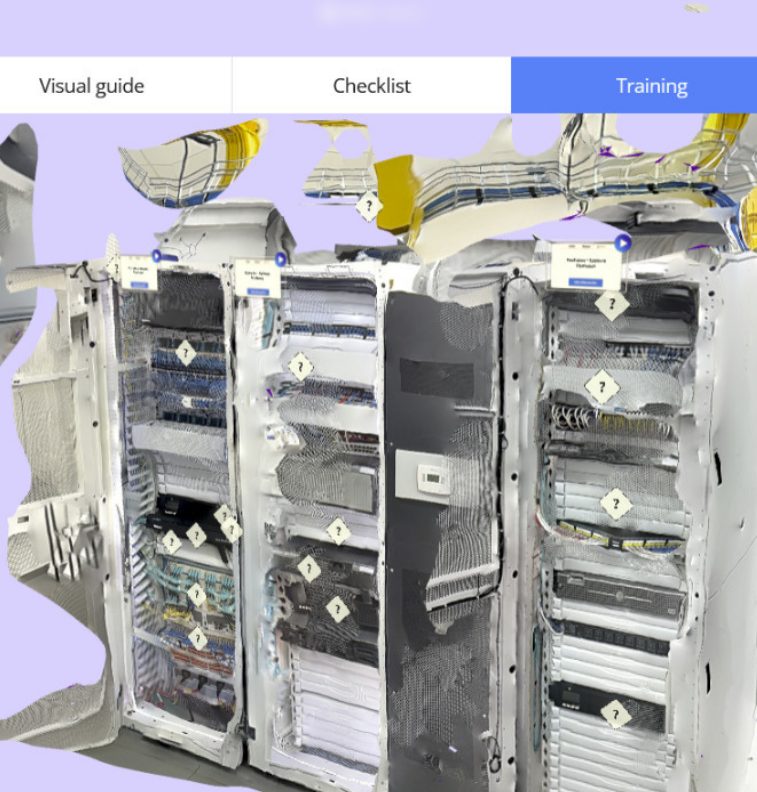

Diseñé una interfaz intuitiva de tres botones, centrada en el usuario, con patrones de interacción AR y una arquitectura de información pensados para escenarios de capacitación industrial.
Guía visual
Exploración interactiva de productos con modelos 3D y animaciones.
Checklist
Validación de procesos paso a paso, con retroalimentación visual.
Training
Módulos de preguntas y respuestas en AR para capacitación.
Implementación y validación
Validé la precisión y la estabilidad del anclaje directamente en el showroom usando el VPS, en distintas condiciones del espacio.
La experiencia quedó accesible en los dispositivos móviles de los usuarios finales, y recogí sus comentarios para optimizarla y adaptarla a nuevos espacios o necesidades.

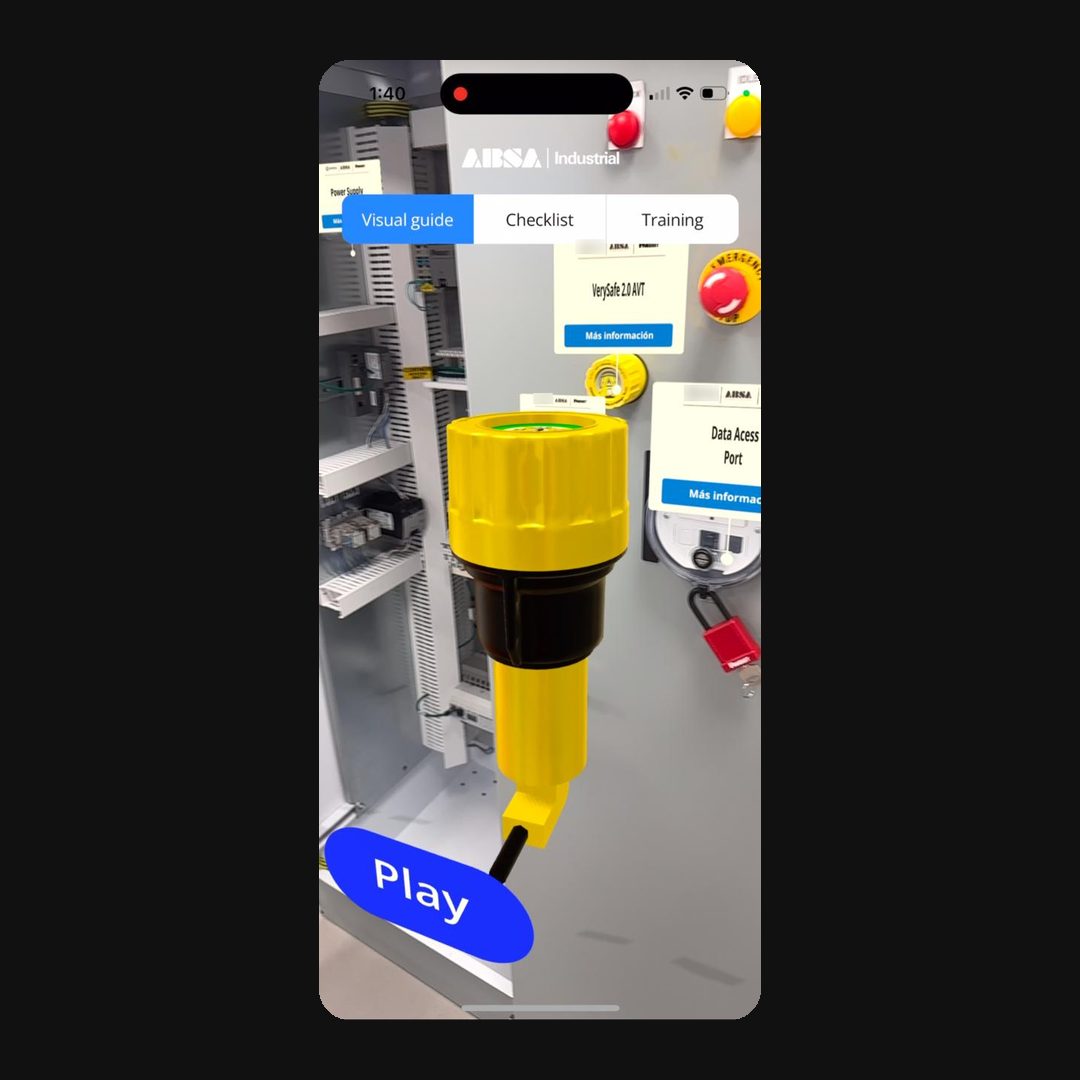

Video de la experiencia en el showroom · se reproduce desde Vimeo al hacer clic
Resultado
El showroom de Panduit México quedó con una experiencia de Realidad Aumentada espacial funcional para sus tres perfiles de usuario.
Contenido AR anclado al espacio real del showroom, gracias a la combinación de LiDAR y VPS.
Una sola experiencia web para ventas, técnicos y clientes, sin instalar ninguna app.
Un sistema modular y reutilizable, que puede replicarse en otras instalaciones.
I had the pleasure of working with Froylan as he expertly utilized our tool […] to its fullest potential in industrial environments. His innovative use of Spatial AR was nothing short of remarkable, demonstrating a deep understanding of both the technology and its practical applications. Froylan’s ability to push the boundaries of what’s possible with AR has been truly impressive and inspiring.
Growth Manager & Extended Reality Specialist · Invelon
Traducción: «Tuve el placer de trabajar con Froylan mientras aprovechaba al máximo nuestra herramienta […] en entornos industriales. Su uso innovador de la AR espacial fue extraordinario y demostró una comprensión profunda tanto de la tecnología como de sus aplicaciones prácticas. Su capacidad para ampliar los límites de lo que es posible con la AR ha sido realmente impresionante e inspiradora».
Desarrollado bajo contrato con Panduit. La propiedad intelectual pertenece al cliente; este caso presenta mi enfoque creativo y técnico en Realidad Aumentada espacial y diseño UX.
Aprendizajes
Lo que haría diferente — y lo que repetiría.
Demasiado análisis genera parálisis
Es mejor actuar: proponer, probar y modificar, en lugar de esperar a tener todo resuelto antes de avanzar.
